Wyłącznik czasowy - seria 600

Zastosowanie

Wyłączniki czasowe z serii 600 znajdują szerokie zastosowanie w elektrycznych urządzeniach i systemach, których czas funkcjonowania musi być ograniczony lub które muszą być włączone lub wyłączone o określonym czasie np.: urządzenia radiologiczne, systemy grzewcze, piece do suszenia, grille, elektryczne koce, urządzenia kuchenne, wentylatory, sprzęt medyczny, pralki, wirówki, sauny, łóżka opalające itp.

Informacje o produkcie

  • standardowy, czas pracy wyłączników to: 4, 6, 15, 30, 60, 90 i 120 minut;
  • możliwość stałego zwarcia styków (hold position);
  • możliwość wbudowania dzwonka;
  • możliwość jednoczesnego podłączenia 2 zewnętrznych urządzeń;
  • możliwość wcześniejszego wyłączenia (pre-switching off);
  • jedna lub dwie pary styków

Dane techniczne

Zakres pracy: 16(3)A/250 V AC
10(2)A/400 V AC
13A/250 V AC+++
Odległość między stykami: 3mm
Załączenie: natychmiastowe
Siła potrzebna do rozłączenia
(w pozycji stałego zwarcia styków):
max. 50g/cm2
Minimalny kąt nakręcenia: 40°
(cofnięcie pokrętła umożliwia nastawienie bardzo krótkiego czasu pracy)
Maksymalna temperatura otoczenia: 85°
(opcjonalnie 120°C)
Wyłącznik nadaje się do montowania w urządzeniach o klasie zabezpieczenia I i II, zgodnych z EN 60730
Momenty obrotowe:
moment obrotowy przy uruchamianiu: około 0.25Nm
moment tarcia: max. 0.7Nm
moment tarcia statycznego: max. 1.0Nm
moment obrotowy konieczny do przestawienia w pozycję stałego zwarcia styków: około 0.8Nm

Dodatki

Za dodatkową opłatą istnieje również możliwość zamówienia pokrętła oraz podzielni
(na zdjęciach obok).

Podłączenie

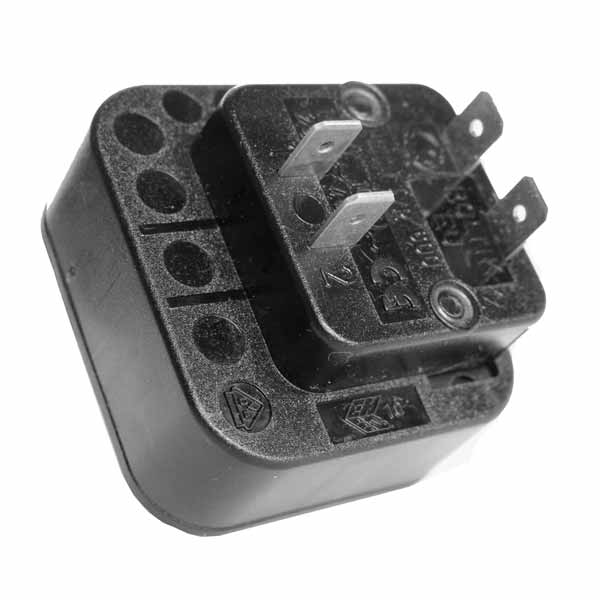

Podłączenie elektryczne poprzez styki umiejscowione poziomo lub pionowo, o wymiarach 6.3 x0.8 mm zgodne z EN 61210.

Certyfikaty

  • VDE
  • UL
  • CSA

Szczegółowa oferta wyłączników z serii 600

Kliknięcie na numer referencyjny otwiera szczegółowy opis danego modelu.

Numer
referencyjny
Czas pracy Długość wałka
[mm]
("B" na karcie)
Liczba
styków
Położenie styków Dzwonek Funkcja hold
Czas pracy
[min]
Tolerancja
czasu pracy
[sek]
726-000-001
726-000-013
726-000-016
6 ±54 20
20
20
4
2
2
Poziome
Poziome
Poziome
Nie
Nie
Nie
Nie
Nie
Tak
726-003-001 10 ±90 20 4 Pionowe Nie Nie
726-004-000
726-004-010
726-004-011
726-004-050
15 ±135 20
20
20
20
4
4
4
4
Poziome
Poziome
Poziome
Poziome
Nie
Nie
Nie
Tak
Nie
Nie
Tak
Nie
726-005-000
726-005-016
726-005-022
30 ±180 20
20
20
4
4
4
Poziome
Poziome
Poziome
Nie
Nie
Nie
Nie
Tak
Tak
726-006-000
726-006-022
726-006-029
726-006-031
726-006-050
60 ±180 20
13
20
16
20
4
2
4
4
4
Poziome
Poziome
Poziome
Poziome
Poziome
Nie
Nie
Nie
Nie
Tak
Nie
Nie
Tak
Nie
Nie
726-007-000 90 ±270 20 4 Poziome Nie Nie
726-008-000
726-008-013
726-008-031
726-008-032
726-008-033
726-008-034
120 ±360 20
25
17
17
32
20
4
4
2
4
2
2
Poziome
Pionowe
Poziome
Pionowe
Pionowe
Pionowe
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Tak
Tak
Tak
Tak
Położenie zerowe wałka oraz inne dane techniczne opisane są w kartach katalogowych poszczególnych modeli wyłacznika

Jeżeli w tabeli nie zamieszczono wyłącznika, którym jesteście Państwo zainteresowani, prosimy o kontakt.
